在水處理、化工、食品制藥、電子超純水生產(chǎn)線中，精密過(guò)濾器作為后端保安過(guò)濾核心設(shè)備，殼體是承壓密封的關(guān)鍵載體。日常運(yùn)維里殼體鼓包、法蘭翹曲、筒體橢圓、焊縫凹陷變形十分常見，輕則密封滲漏、過(guò)濾失效污染后端反滲透膜、精密管路元件，重則殼體開裂介質(zhì)外泄，造成生產(chǎn)線停機(jī)與安全隱患。作為深耕過(guò)濾設(shè)備生產(chǎn)定制的源頭廠家，水天藍(lán)結(jié)合十余年現(xiàn)場(chǎng)售后案例，從多方面拆解精密過(guò)濾器殼體變形的核心原因，同時(shí)給出可落地的規(guī)避與整改方案。

一、殼體本身選材與生產(chǎn)工藝缺陷，先天埋下變形隱患

殼體出廠前的材質(zhì)用料、焊接加工、結(jié)構(gòu)設(shè)計(jì)不達(dá)標(biāo)，是最根本的變形原因，也是低價(jià)非標(biāo)過(guò)濾器高頻故障點(diǎn)。

①　材質(zhì)壁厚縮水、牌號(hào)不符:正規(guī)304/316L不銹鋼精密過(guò)濾器筒體需匹配額定壓力設(shè)定標(biāo)準(zhǔn)壁厚，常規(guī)0.6MPa工況筒體壁厚不低于2mm，1.0-1.6MPa高壓工況加厚至3-5mm。部分小廠為壓縮成本選用薄料不銹鋼，甚至用201不銹鐵替代304材質(zhì)，金屬屈服強(qiáng)度大幅下降，正常承壓下筒體就會(huì)被水壓擠壓出現(xiàn)橢圓形變；UPVC塑料殼體額定耐溫僅45℃、耐壓上限0.4MPa，強(qiáng)行用于高溫高壓場(chǎng)景會(huì)直接軟化鼓包變形，嚴(yán)重時(shí)發(fā)生爆裂。

②　焊接工藝存在應(yīng)力缺陷:不銹鋼導(dǎo)熱性差，環(huán)縫焊接、法蘭對(duì)接焊時(shí)局部高溫集中，冷卻收縮產(chǎn)生大量?jī)?nèi)應(yīng)力，若出廠未做去應(yīng)力退火處理，設(shè)備通水承壓后，應(yīng)力逐步釋放會(huì)造成焊縫位置凹陷、筒體扭曲開裂。另外筒體與法蘭銜接處無(wú)圓角過(guò)渡，應(yīng)力集中在尖角點(diǎn)位，長(zhǎng)期受力極易出現(xiàn)法蘭翹曲變形。

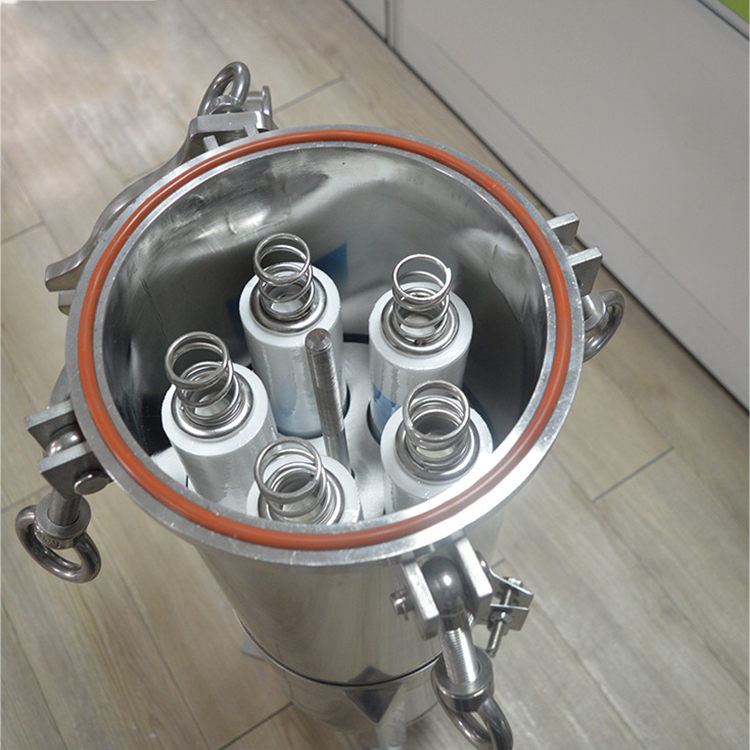

③　結(jié)構(gòu)設(shè)計(jì)不合理:多芯大流量過(guò)濾器封頭未做加固筋、底部無(wú)承壓支撐底座，流體壓力集中在頂部封頭，運(yùn)行一段時(shí)間后封頭向內(nèi)凹陷；卡箍式過(guò)濾器封頭卡槽沖壓深度不足，鎖緊后受力不均單側(cè)形變，密封面無(wú)法貼合，伴隨滲漏與殼體錯(cuò)位變形。水天藍(lán)全系精密過(guò)濾器殼體采用數(shù)控卷板一體成型，關(guān)鍵焊縫全自動(dòng)氬弧焊焊接，高壓型號(hào)增設(shè)加強(qiáng)結(jié)構(gòu)，出廠逐臺(tái)水壓試壓檢測(cè)，從生產(chǎn)端杜絕先天結(jié)構(gòu)問(wèn)題。

二、系統(tǒng)運(yùn)行壓力超標(biāo)與水錘沖擊，最易引發(fā)瞬時(shí)殼體形變

系統(tǒng)壓力異常是現(xiàn)場(chǎng)工況里殼體變形占比最高的原因，分為穩(wěn)態(tài)超壓與瞬時(shí)水錘沖擊兩類。

穩(wěn)態(tài)超壓指水泵調(diào)壓故障、管路閥門誤關(guān)、濾芯長(zhǎng)期堵塞壓差超限，系統(tǒng)實(shí)際運(yùn)行壓力持續(xù)超過(guò)殼體額定設(shè)計(jì)壓力。例如額定0.6MPa的過(guò)濾器，后端閥門關(guān)閉后泵體持續(xù)增壓，壓力攀升至0.8MPa以上，筒體徑向受壓向外鼓脹，圓形筒體慢慢變成橢圓形，法蘭密封面錯(cuò)位漏液；濾芯超期未更換，雜質(zhì)完全堵塞濾芯通道，水流無(wú)法正常穿透，過(guò)濾器腔體內(nèi)憋壓，直接擠壓封頭與筒體產(chǎn)生不可逆變形，后續(xù)即便更換濾芯，殼體形變也無(wú)法復(fù)原，只能整機(jī)更換。

瞬時(shí)水錘沖擊危害更強(qiáng)，水泵啟停、電磁閥快速啟閉時(shí)，管路水流瞬間驟停產(chǎn)生高壓水錘，瞬時(shí)沖擊壓力可達(dá)常規(guī)工作壓力2-3倍，遠(yuǎn)超殼體承壓閾值。這種沖擊力會(huì)直接造成封頭凸起、筒體局部凹陷，卡箍連接位置崩開變形，尤其是無(wú)泄壓閥、安全閥保護(hù)的管路系統(tǒng)，水錘損傷頻次極高。建議在過(guò)濾器前端加裝減壓閥與起跳壓力1.1倍額定壓力的安全閥，規(guī)避突發(fā)憋壓與沖擊荷載。

三、安裝施工不規(guī)范，外力拉扯與受力失衡造成永久變形

絕大多數(shù)殼體法蘭歪斜、接口錯(cuò)位變形，多源于現(xiàn)場(chǎng)安裝操作不標(biāo)準(zhǔn)，屬于人為外力導(dǎo)致的結(jié)構(gòu)性損傷。

①　法蘭螺栓緊固方式錯(cuò)誤:施工人員順時(shí)針逐顆擰緊法蘭螺栓，未執(zhí)行對(duì)角分次均勻鎖緊工藝，單側(cè)螺栓預(yù)緊力過(guò)大，法蘭單邊被強(qiáng)行擠壓翹起，筒體跟隨受力扭曲；使用大扭矩工具蠻力擰死螺栓，超出法蘭承壓極限，直接造成法蘭盤面凹陷變形，墊片被壓潰滲漏。水天藍(lán)技術(shù)規(guī)范要求法蘭螺栓分2-3輪對(duì)角緊固，高壓機(jī)型搭配扭矩扳手限定緊固力矩，避免人為過(guò)擰損傷殼體。

②　管路強(qiáng)行對(duì)接產(chǎn)生拉扯應(yīng)力:過(guò)濾器進(jìn)出口管路未對(duì)齊，管道存在錯(cuò)口、偏位，施工時(shí)硬拉管路與法蘭強(qiáng)行拼接，螺栓穿入后殼體持續(xù)承受管路剪切拉力，長(zhǎng)期運(yùn)行下筒體被拉拽變形，焊縫處疲勞開裂。同時(shí)管路未加裝固定支架與柔性膨脹節(jié)，管道熱脹冷縮的形變力全部傳導(dǎo)至過(guò)濾器殼體，日積月累引發(fā)筒體彎曲翹曲。

③　設(shè)備基礎(chǔ)固定不穩(wěn):立式過(guò)濾器地腳螺栓未鎖緊、安裝地基松軟，設(shè)備通水后重心偏移傾斜，筒體單側(cè)承重受力不均；大型多芯過(guò)濾器無(wú)頂部限位固定，水流沖擊下罐體往復(fù)晃動(dòng)，進(jìn)出口接管根部應(yīng)力斷裂、殼體整體形變。另外設(shè)備轉(zhuǎn)運(yùn)、吊裝時(shí)單點(diǎn)受力磕碰，筒體出現(xiàn)凹坑損傷，承壓后損傷點(diǎn)位優(yōu)先發(fā)生形變破損。

四、介質(zhì)溫度、腐蝕與長(zhǎng)期環(huán)境因素加速殼體老化變形

①　冷熱交替與超溫運(yùn)行：不銹鋼殼體長(zhǎng)期通入80℃以上高溫介質(zhì)，頻繁啟停造成冷熱循環(huán)，熱脹冷縮反復(fù)作用讓焊接應(yīng)力不斷放大，焊縫區(qū)域逐步變形滲漏；UPVC、PP塑料殼體接觸60℃以上熱水直接軟化，結(jié)構(gòu)強(qiáng)度喪失出現(xiàn)鼓包。而低溫環(huán)境下塑料殼體材質(zhì)變脆，壓力波動(dòng)時(shí)極易開裂形變。針對(duì)高溫工況，水天藍(lán)可定制316L加厚殼體搭配氟橡膠耐高溫密封件，前端增設(shè)換熱降溫裝置，控制介質(zhì)溫度在設(shè)備額定區(qū)間內(nèi)。

②　介質(zhì)腐蝕侵蝕壁厚：含氯離子酸堿廢水、電鍍蝕刻廢液長(zhǎng)期流經(jīng)普通304不銹鋼殼體，內(nèi)壁發(fā)生點(diǎn)蝕、均勻腐蝕，筒體壁厚被逐步腐蝕變薄，承壓能力下降，同等壓力下更容易受壓變形；殼體外部長(zhǎng)期處于潮濕酸堿車間環(huán)境，外壁銹蝕減薄，結(jié)構(gòu)穩(wěn)定性大打折扣。腐蝕性工況優(yōu)先選用316L不銹鋼殼體，定期做內(nèi)壁防腐鈍化處理，延緩材質(zhì)損耗。

五、運(yùn)維保養(yǎng)缺失，隱性問(wèn)題累積誘發(fā)殼體故障

日常巡檢維護(hù)不到位，小問(wèn)題演變?yōu)闅んw不可逆變形。未按時(shí)記錄進(jìn)出口壓差，壓差超過(guò)0.25MPa仍不更換濾芯，腔體憋壓常態(tài)化；排污口長(zhǎng)期不開啟排污，雜質(zhì)沉淀堆積在過(guò)濾器底部，局部重量與壓力集中造成底部筒體凹陷；每次拆開端蓋檢修后，未檢查密封面平整度就直接重裝，異物夾在法蘭面之間，緊固后法蘭受力凸起變形。

六、殼體變形后處置與長(zhǎng)期預(yù)防建議

若殼體僅輕微形變無(wú)裂紋滲漏，可泄壓拆解校正法蘭平整度，更換全新墊片與濾芯，加裝穩(wěn)壓泄壓元件后短期試用；筒體明顯鼓脹、焊縫開裂、橢圓度嚴(yán)重超標(biāo)時(shí)，殼體金屬結(jié)構(gòu)已產(chǎn)生塑性形變，無(wú)法修復(fù)，必須整機(jī)更換，防止運(yùn)行中爆裂泄漏。

源頭預(yù)防層面，選型階段按需匹配壓力、溫度、材質(zhì)規(guī)格，拒絕非標(biāo)低價(jià)薄料殼體；安裝嚴(yán)格遵循對(duì)角緊固、管路軟連接、支架固定規(guī)范；運(yùn)行增設(shè)壓力表實(shí)時(shí)監(jiān)測(cè)壓差壓力，定期排污換芯；采購(gòu)優(yōu)先選擇具備水壓試壓、工藝質(zhì)檢的正規(guī)廠家。水天藍(lán)可根據(jù)化工、純水、電鍍、食品等不同行業(yè)工況，定制非標(biāo)耐壓耐高溫精密過(guò)濾器殼體，提供上門安裝指導(dǎo)與定期售后巡檢服務(wù)，從選型、安裝到運(yùn)維全流程規(guī)避殼體變形故障，降低生產(chǎn)線運(yùn)維成本。歡迎持續(xù)關(guān)注水天藍(lán)，我們將為您帶來(lái)更多專業(yè)水處理設(shè)備知識(shí)！

本文由水天藍(lán)環(huán)保(http://www.carlife888.com.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請(qǐng)以鏈接形式標(biāo)明本文地址或注明文章出處!
